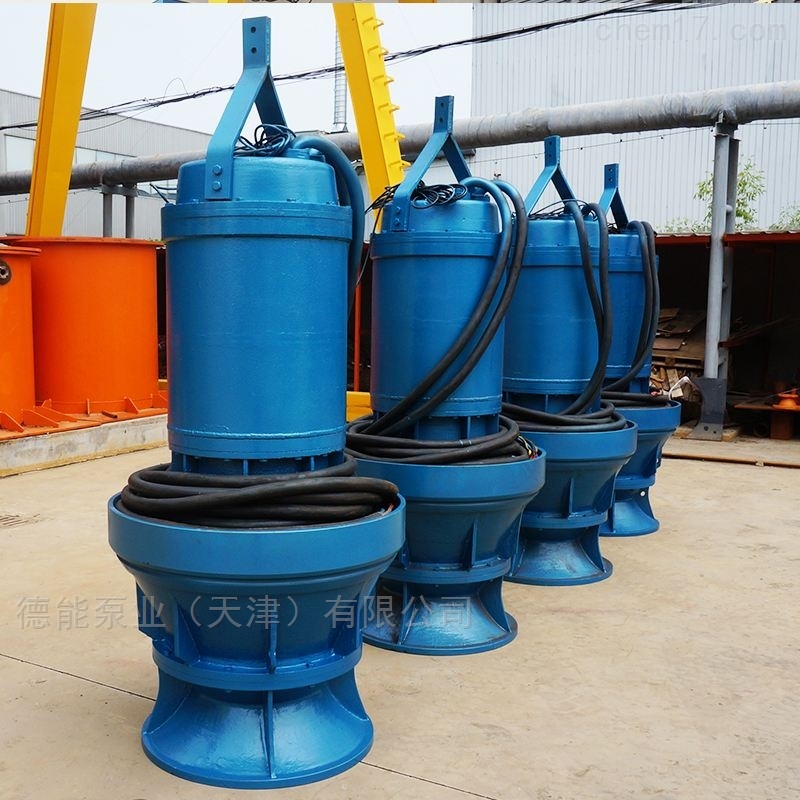

QZ潜水轴流泵的基本构造是什么？
QZ轴流泵属于中、大流量，中、低扬程。在给水排水工程中，例如大型钢厂、火力发电厂、热电站的循环泵站，城市雨水防洪泵站、大型污水泵站以及象引滦人津工程中的一些大型提升泵站等，轴流泵的采用都是极为普遍的。其构造是外形很象一根水管，泵壳直径与吸水口直径差不多，既可以垂直安装（立式）和水平安装（卧式），也可以倾斜安装（斜式）。其基本部件由吸入管叶轮（包括叶片，轮毂），导叶，泵轴，出水弯管，上下轴承、填料盒以及叶片角度的调节机构等组成。
(1)吸入管：为了改善入口处水力条件，常采用符合流线形的喇叭管或做成流道形式。
(2)叶轮：是轴流泵的主要工作部件，其性能直接影响到泵的性能。叶轮按其调节的可能性，可以分为固定式、半调式和全调式三种。固定式轴流泵是叶片和轮毂体铸成一体的，叶片的安装角度是不能调节的。半调式轴流泵其叶片是用螺母栓紧在轮毂体上，在叶片的根部上刻有基准线，而在轮毂体上刻有几个相应的安装角度的位置线，叶片不同的安装角度，其性能曲线将不同。根据使用的要求可把叶片安装在某一位置上，在使用过程中，如工况发生变化需要进行调节时，可以把叶轮卸下来，将螺母松开转动叶片，使叶片的基准线对准轮毂体上的某一要求角度线，然后把螺母拧紧，装好叶轮即可。全调式轴流泵就是该泵可以根据不同的扬程与流量要求，在停机或不停机的情况下，通过一套油压调节机构来改变叶片的安装角度，从而来改变其性能，以满足使用要求，这种全调式轴流泵调节机构比较复杂，一般应用于大型轴流泵站。
